Jawa 300 CL diagnostics OBD2 socket

New Jawa made in India by Classic Legends brings new subcontractors and new components than Czechoslovakian Jawa with well-known parts from AutoPAL Nový Jičín or Jikov České Budějovice etc.

Today I would like to focus on diagnostics connection to Jawa 300 CL (the model year 2020). Since it's a new motorbike there must be a modern communication standard used and it is, you can find there the OBD2 EURO5 6-pin diagnostic connector known as ISO/DIS 19689.


Diagnostics socket can be found under the lid on the left side of the motorbike close to the fuse box. There is a socket splitting into two connectors. The red one is a diagnostic socket marked on the label as Spark Minda MTWL WIRING VEHICLE DIAGNOSTIC-1 cust. part no. T1501RKW0050N. What I love the most is the type mark "Minda part. no SAMPLE Rev:1" as completely useless information.

Funny observation: this diagnostics plug is just an extension cable from another socket which heavily reassemble Yamaha OBD2 4 pin connector BUT there is "opposite sex socket" and actually different central protection key, so it can't be used.

Let's focus on pin-out and function:


 This red diagnostics connector cable has 3 input cables

  • black (picture as solid green)
    • position: left down (3)
    • meaning: GND
  • red+black (picture as black with white stripe)
    • position: right top (4)
    • meaning: +12V
  • yellow+black (picture as orange with white stripe)
    • position: left top (6)
    • meaning: K-Line - ISO 9141



Let's check the other side of the connector because it has 4 input cables with all the mentioned colors plus yellow+blue wire. One wire is lost in that Minda extension cable.

Don't get confused: Jawa specific OBD2 settings is visible on this video with preproduction Jawa Perák model visible because we see on video that there is used CAN BUS standard (ISO 15765-4) which is different from single wire K-line (ISO 9141) solution. There is also 6-pin motorbike socket on the video with different color scheme in the description which leads into conclusion of different plug standard used on Perák compared to the 300 CL or the 42.

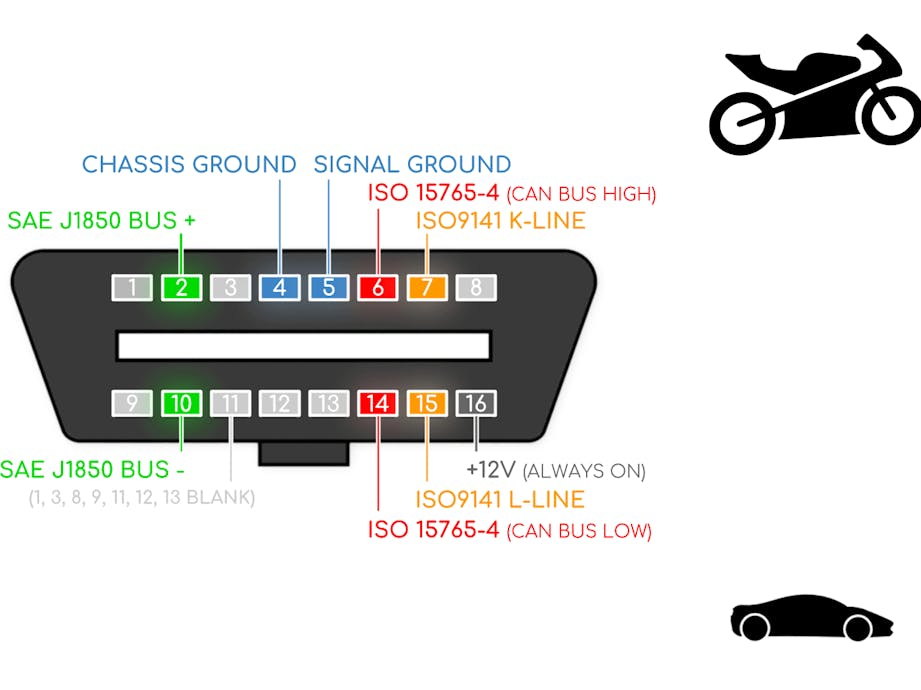

So let's connect 300 CL to the computer: I am expecting you to want to connect on a standard 16-pin OBD2 diagnostics socket. Put plus pin to number 16 and minus to pin number 4. The data wire is plugged into pin number 7 known as "ISO9141 K-LINE". That's all - three wires are enough.





I was connecting with a very basic ELM-327 chip car diagnostic device connected into a computer with ScanMaster ELM software, but you can use also Bluetooth diag for connection to your Android phone. Just try it before on some other vehicle (suitable car) if it actually works.

The protocol for connection to Jawa 300 CL is ISO 14230-4 (KWP FAST) with baud rate 38400. That's all that you need to know. You can see RPMs and other data, which might be useful if you are debugging idle speed since the European version is quite sensitive for their levels.



The diagnostic socket is not under the electricity when a key is off, so you can leave your Bluetooth dongle there constantly, that's nice. I hope it helped. You can send me a coffee as a reward.

2020-10-22

Jawa 638 production year from VIN code

I received a question on how to recognize the production year of (these days historic) motorbike Jawa type 638 for the purpose of veteran certification. Well, there is a system in that long "born number" of a bike.

Format of VIN code: TLJ 638 XYYZ T WWWWWW
Decomposition is the following:

  • T-Europe
  • L-Czechia
  • J-Jawa
  • type 638
  • X-deviation
  • YY-deviation
  • Z production year specified by a letter
  • T-assembled in Týnec
  • WWWWWW-frame number

Important information is on 11th place (10th for programmers), encoding table for the year is:

  • A is 1980, B 1981, C 82, D 83, E 84, F 85, G 86, H 87, J 88, K 89, L 90, M 91, N 92, P 93, R 94, S 95, T 96, U 97, W 98, X 99, Y 2000, 1 is 2001, 2 is 2002

Let's practice some examples! A bit anonymized first VIN is: TLJ 638 103K T 000000, I see year code K as 1989. What about TLJ 638 103L T 00000? That means year L as 1990. These are from the classic "Konopnice" model.

Then there are a bit newer bikes? Jawa 350, type 640 Style. Following VIN is real from a stolen motorbike, which was published in media by (former) owner: TLJ638-1-04M58204. I see there a model year 1 referencing to 2001.

This is precise, but still unofficial knowledge. If you need to have an official document for some purpose, there is a possibility to order a certificate from the Jawa factory which costs around 25 €.

There is a key how to read the VIN code of the new Jawa 300 CL made by Classic Legends? So the pattern is as following MZDKW1C16L1HXXXXX

  • MZK - manufacturer, country
  • KW - model
  • 1 - power source
  • C1 - engine type
  • 6 - gears
  • L - year (2020)
  • 1 - assembly area
  • H - month
  • XXXXX - frame number

2020-10-18

AXAGON ADA-71 podpora 5.1 na TV a Shield

Dostal jsem se k obměně domácího kina, k jehož DVD přehrávači bylo připojeno domácí kino Creative Inspire 5300 5.1. Vcelku obyčejná konfigurace, ale s místně vyřešenou interiérovou kabeláží reproduktorů. Při výměně televizoru a vyřazení DVD přehrávače se ukázalo jako technicky náročné soustavu znovu využít. Proč?

Reproduktorová soustava 5.1, aby fungovala skutečně prostorově, tak potřebuje na zvukovém vstupu 3 stereo jacky (nebo 6 cinch) konektorů, což nebývá obvykle dostupné. Většina televizí má jen stereo (2.0) výstup. Jak získat zvukový signál a dostat jej do reproduktorů?

Rychlá odpověď: bez PC s Windows nelze docílit s ADA-71 prostorového zvuku. USB audio výstup je podporovaný na Android TV (i telefonech), ale zvuk je ve formátu Stereo a hraje jen na dvou reproduktorech. Televize bez Androidu nehraje vůbec.

K tomuto účelu složí D/A (digitálně-analogové) převodníky, což jsou ve světě audiotechniky jedny z nejdražších komponent, protože určují kvalitu zvuku. Dále existují různé čínské zvukové extraktory z HDMI, nicméně to je asi tak vše. Pět reproduktorů se subwooferem je zkrátka problém připojit, ale to je pochopitelné vzhledem k zastoupení zdrojových médií, která takový zvuk podporují (TV vysílání je například jen stereo).

Má pozornost se obrátila k externím zvukovým kartám, jelikož počítače prostorové audio podporují nejlépe. Nalezl jsem elegantní USB zvukovou kartu AXAGON ADA-71 s rozumnou cenovkou 800 Kč. Je nezbytné upozornit, že USB zvuková karta potřebuje být pro svůj provoz připojena datově (nejen elektricky) k portu USB PC nebo ARM zařízení. V podstatě je nutné počítat s tím, že se zvuk přenáší přes USB. To zní jednoduše, ale většina nepočítačových zařízení, zejména televize, s tímto nepočítají a nepodporují to.

Nestačí tedy připojit USB nabíječku a optický SPDIF k získání televizního zvuku na bednách. Nestačí ani strčit tento USB kabel do televize, protože TV bez OS (Android TV) neumí přepnout zvuk jinam než na vestavěné reproduktory nebo zvukový výstup svých na konektorech. Většinou se krabička hlásila jako zapojená (svítila), ale nebylo ji, jak nastavovat a tedy nehrála. Při funkčním spojení napájecí dioda bliká.

Jistým řešením by mohlo být připojení optickým audio kabelem mezi TV a AXAGONa USB zapojit do Raspberry PI, které by poskytovalo výpočetní výkon a zároveň by přepínala poslech ze vstupu na výstup, protože ve výchozím nastavení je vstup z USB. Podobné řešení se mi však nechtělo navrhovat jako jiné než nouzové.

Co jsem provedl? Nejprve jsem odzkoušel sestavu s připojeným počítačem a instalovaných softwarem Xear 3D (s velmi retro rozhraním), který umí rozprostřít stereo signál na všechny reproduktory. Většinu času jsou bohužel zadní (boční) reproduktory zticha.

Jak používat TV bez OS s 5.1 reproduktory? To jsem v podstatě nevyřešil, jelikož jsem svoje zapojení provedl přes Android TV box, který přijímá IPTV. Jestli řešíte klasickou televizi s DVB-T2/C/S tunerem a jen optickým audio výstupem, pak pro vás USB zvuková karta není řešením a musíte si pořídit klasický zvukový zesilovač

Jakou Android TV? Já jsem pro toto zapojení pořídil poměrně drahý Nvidia Shield TV PRO (levnější verze nemá USB port), případně by měl také fungovat ve funkčně identický, polovičně drahý, ale čínský Xiaomi Mi Box S. V menu Shieldu se nachází pokročilé zvukové nastavení a kde se dá s USB kartou pracovat.


Nicméně i zde je háček. Karta AXAGON ADA-71 podporuje Stereo Upmix (tedy rozprostření stereo signálu na všechny reproduktory) pouze v případě, když jsou instalovány podpůrné ovladače (software XEAR 3D APP), které jsou dostupné pouze pro OS Windows. Na Shieldu a jiné AndroidTV tedy zvuk přes USB výstup hraje, ale pouze v režimu Stereo.


Do teď se mi nepodařilo najít způsob, jak rozehrát prostorový zvuk v režimu Dolby Digital nebo DTS. Nakonec jsem provedl "dočasné řešení" a zapojil jediný hrající stereo jack port přes jack rozbočku na přední a zadní reproduktory, takže jde zvuk ze všech stran.

Na skutečně prostorový zvuk si zatím nosím k soustavě notebook, ale většinou mi stačí stereo (ve falešném režimu 4.0). Pokud by vás napadlo co s tím, dejte vědět v komentáři.
